DAGE7500VR X射线检测“废弃/伪造电子芯片”分析

DAGE7500VR X射线检测“废弃/伪造电子芯片”分析

芯片采购过程中,大多数的跨国公司供应商开发的基本准则是“Q.C.D.S”原则,也就是质量、成本、交付与服务并重的原则。

首先要确认供应商是否有建立一套稳定有效的质量保证体系,然后确认供应商是否具有生产所需特定产品的设备和工艺能力。其次是成本与价格,要运用价值工程的方法对所涉及的产品进行成本分析,并通过双赢的价格谈判实现成本节约。

对于许多中小企业而言,听了上面的叙述是不是觉得做好芯片贸易很难?当前大部分中小企业并未拥有完备的质量保证体系以及配合度极高的供应商。那么市场上为何要设立那么严格的供货质量保证体系呢?

   建立稳定有效的质量保证体系的目的是确保产品安全,而假货和失效货正是体系建立的“拦路虎”,使用劣质产品影响到模组整机带来的损失不可估量。

要解析以上问题,我们逐一进行解析:

“假货、失效货”怎么来的?

① 来自半导体厂商、OEM厂商、代理商备的物料、过了质保期的物料或呆滞料。

② 来自于旧电子产品回收料。



市场上的假冒伪劣产品可以分为以下几类:

① 产品完全造假(功能及信息完全不符合的)

② 产品是翻新品或低良报废品(功能符合但良率极低,部分样品有可能是二次回收,或报废批次低良批次的)

③ 替代品(指的是功能相同但是性能/质量可能没有原厂芯片好的产品)

检验方法:

X-ray检测:利用X-ray射线穿透芯片对其内部结构进行检测分析,通过X-ray检测样品内部结构是否与原厂一致。



案例分享:东莞市众晓电子检测

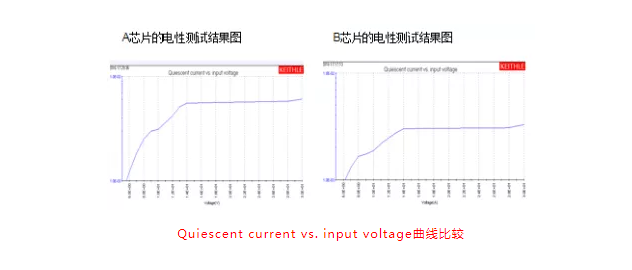

原厂芯片A和同标芯片B(失效样品)的对比:输入端与地之间接入14.5V及以上电压时,输出电压稳定在12V左右,失效样品#1,完全无电压输出,#2输出电压较低。



分析说明:

原厂芯片A有四根引线,同标芯片B(失效样品)有塌线现象。

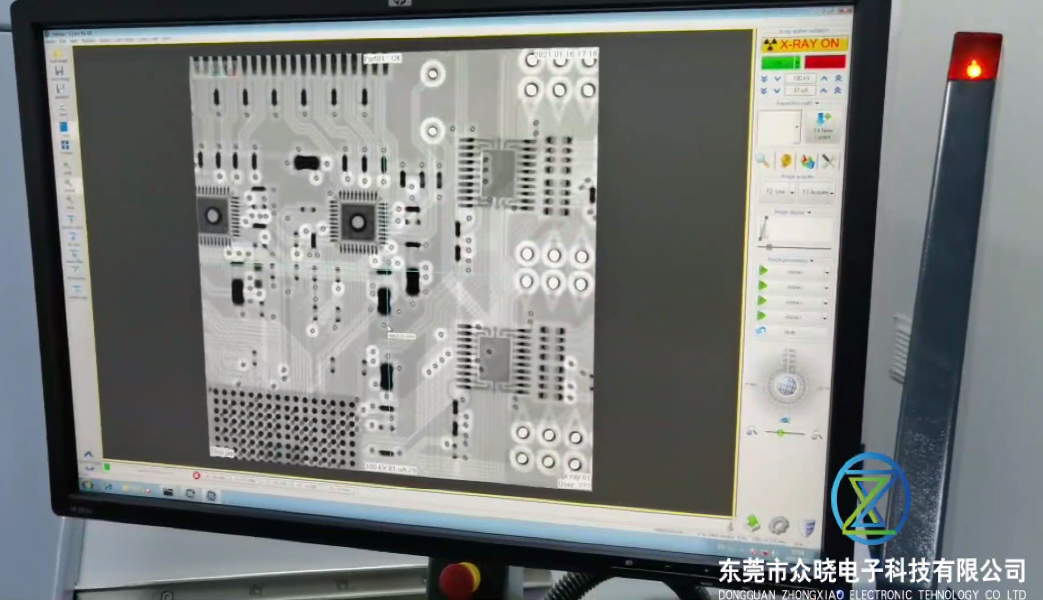

以上实验用到的两台关键设备给大家介绍一下:DAGE7500VR检测设备

Dage X光检查机测试仪设计满足PCB和半导体工业的增长需求,用户可以轻松获取高质量、高放大倍数和高分辨率下被测物任何方位的图像。由于采用开管(Open Tube)技术,在放大倍数方面远远超过了采用闭管(Closed Tube)技术的X光检测仪达到亚微米级。

众晓电子科技是行业内专业的 X-RAY服务供应商,拥有在原厂服务多年的工程人员多名,技术专业。 目前经营的设备有:DAGE、 YXLON、 GE、 Phoenix、 X-TEK、善思、日联等品牌。 公司拥有数十台进口一线品牌工业 CT,X-ray承接汽车部件、地质油气、航空航天、动力电池、材料失效分析、 电子元件等行业检测、逆向工程、材料失效分析等!长期承接工业 CT、 3D X-RAY代检测、租售均可!

联系电话:13650100102
联系姓名:江生
联系地址:广东省东莞市长安镇太安路长安段1762号5号楼101室
